SpiraCatch är framtagen för att samla upp detaljer i olika fack med hög precision.
Detta är den optimala lösningen för mycket känsliga detaljer där skonsam hantering är ett krav.
Systemen är tänkta för maskiner upp till Ø16mm (Ø20mm) och korta detaljer.
Utrustningen är helt fristående och är inte kopplad till maskinen.
Utrustning för längre detaljer kommer. Se länk längre ner.
Bild 1: Komplett System. Visar hela enheten monterad och klar för drift.
Systemet kan anslutas direkt till CNC-maskiner via slang eller transportband.
Bild 1_2: Komplett System. Visar hela enheten monterad och klar för drift på olika platser.
Systemet kan anslutas direkt till CNC-maskiner via slang eller transportband.
Bild 2: Användargränssnitt för Typ Karusell.
Här styrs fackrotation och antal detaljer per fack.
Bild 3: Karusellenhet.
Robust mekanik för säker sortering och uppsamling.

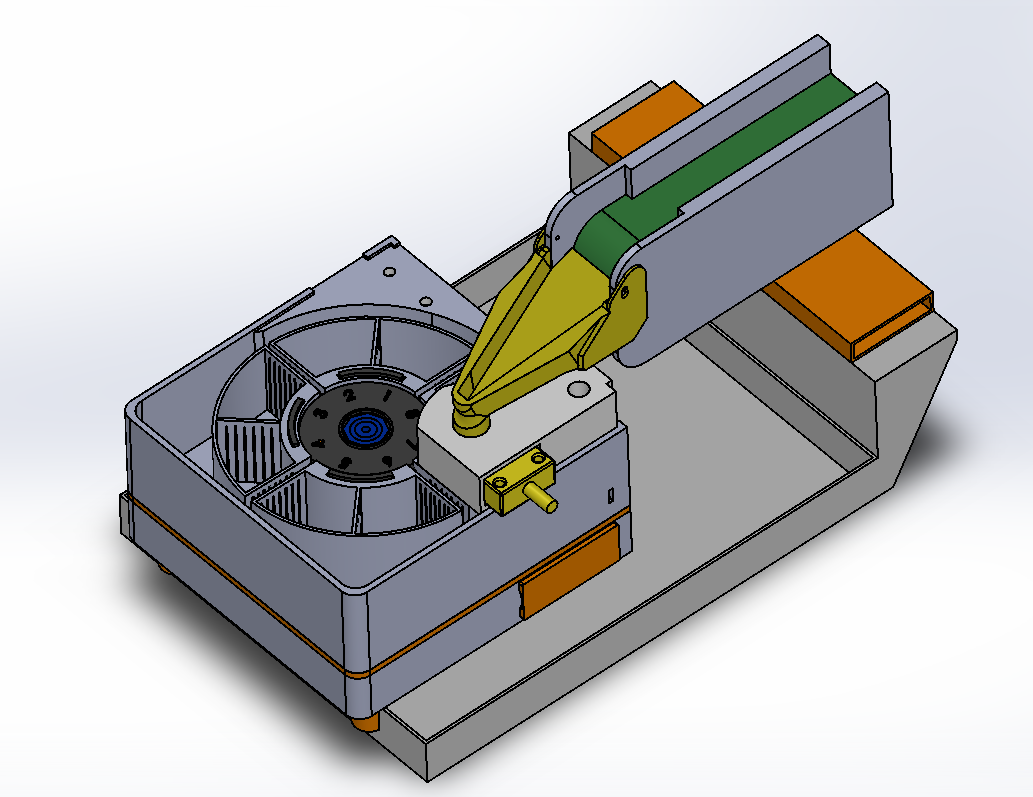

Monterad SpiraCatch vid maskin.
Robust mekanik för säker sortering och uppsamling.

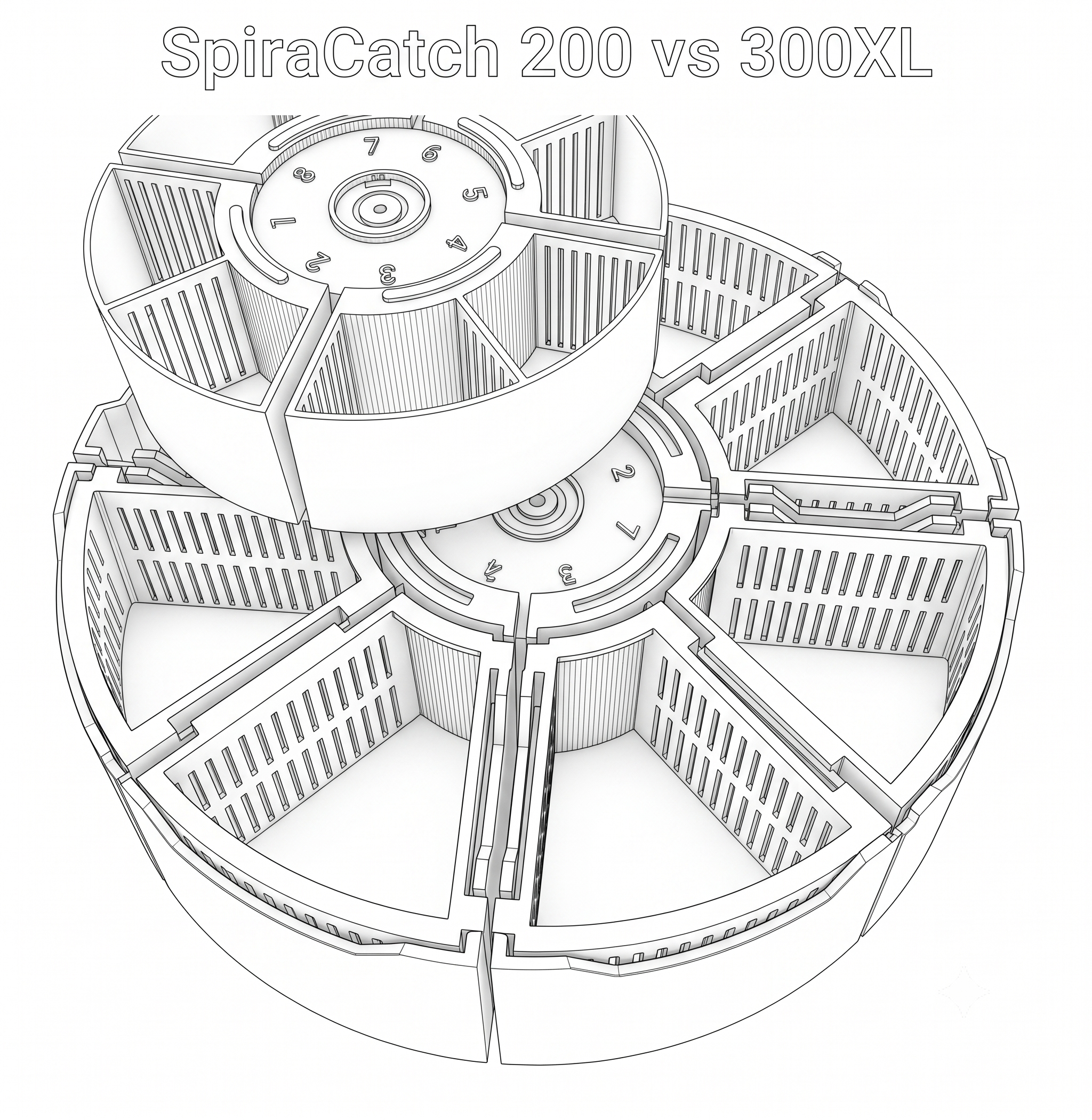

Bild 4.1: System 200 (1 fack: 0.75dl). Kompakt utförande för mindre utrymmen och ett fack rymmer ca 1000st detaljer med storlek på Ø3 x 6mm.
Bild 4.2: System 250 (1 fack: 2.2dl). Utökad volym för större produkter. ca 100st detaljer per fack med storlek på Ø10mm x 15mm
Bild 5: Användargränssnitt för Typ Snäcka.
Specialanpassad kontroll för kontinuerligt flöde och skonsam drift.
Bild 6: Typ Snäcka.
Visar den unika spiralutformningen för extremt känsliga komponenter.
Bild 7.2: System 200: Insats för Typ Snäcka System 200 (Ø120mm på detaljkorg).
Bild 7.2 System 250: Insats för Typ Snäcka System 250 (Ø175mm på detaljkorg).
Tekniska Specifikationer
Modeller: Typ Karusell och Typ Snäcka.
Storlekar: System 200, 250 och 300 (Storlek på yttermått i mm).
Detaljräkning: Integrerad ringsensor för exakt kontroll.
Slanganslutning: Flexibla storlekar från 10mm upp till 22mm. Vid större anslutningar, kontakta oss
Anpassning: Alla anslutningar kan specialbeställas för specifika projekt och maskintyper.
Anpassning: Utrustningen är gjord för höger eller vänster utförande (Beställs höger alt vänster).
Anpassning: Denna utrustning går att koppla till transportband (Måttanpassad).
Anpassning: Utrustningen är helt fristående och är inte kopplad till maskinen, den räknar detaljer med en ringsensor.
